一、工作原理

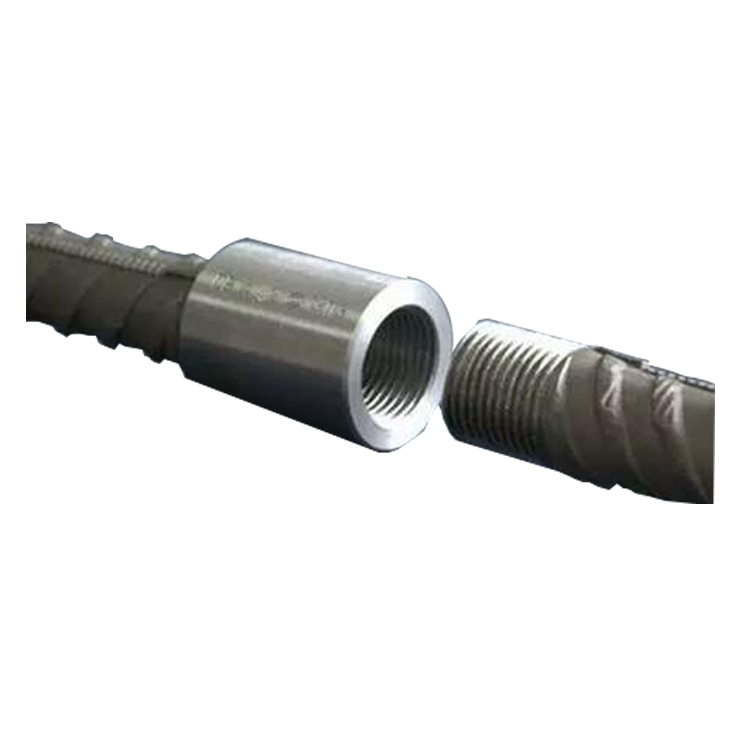

将两根待连接的钢筋端部加工出直螺纹，然后把带有内螺纹的套筒套在钢筋上，通过旋转套筒，使钢筋与套筒的螺纹相互咬合，从而实现两根钢筋的紧密连接，达到传递力的作用。

二、优点

1.连接强度高：接头强度达到行业标准 JGJ107-2016《钢筋机械连接技术规程》中 Ⅰ 级接头性能要求，抗拉强度不小于被连接钢筋实际抗拉强度或钢筋抗拉强度标准的 1.10 倍，抗疲劳性能好。

2.施工方便：钢筋丝头加工可工厂化作业，不占用施工工期，现场连接装配简单，占用时间短。

3.环保节能：钢筋丝头加工及接头现场施工无噪音、无明火、无烟尘，安全可靠，抗低温性能好，可全天候施工。

4.适用范围广：对钢筋无可焊性要求，适用于直径 14-50mm 的 HRB335、HRB400 钢筋，常见的应用规格为直径 16mm 至 40mm，在任意方位的同、异径连接均可。

5.节省材料：以直径 40mm 钢筋连接套筒为例，挤压套筒质量 4kg，直螺纹套筒 1.1kg。直螺纹套筒质量是挤压套筒的 25%，而接头性能却能与挤压接头媲美。

6.连接质量稳定可靠：接头强度离散性小，能确保连接质量，减少了施工过程中的质量问题。

三、种类

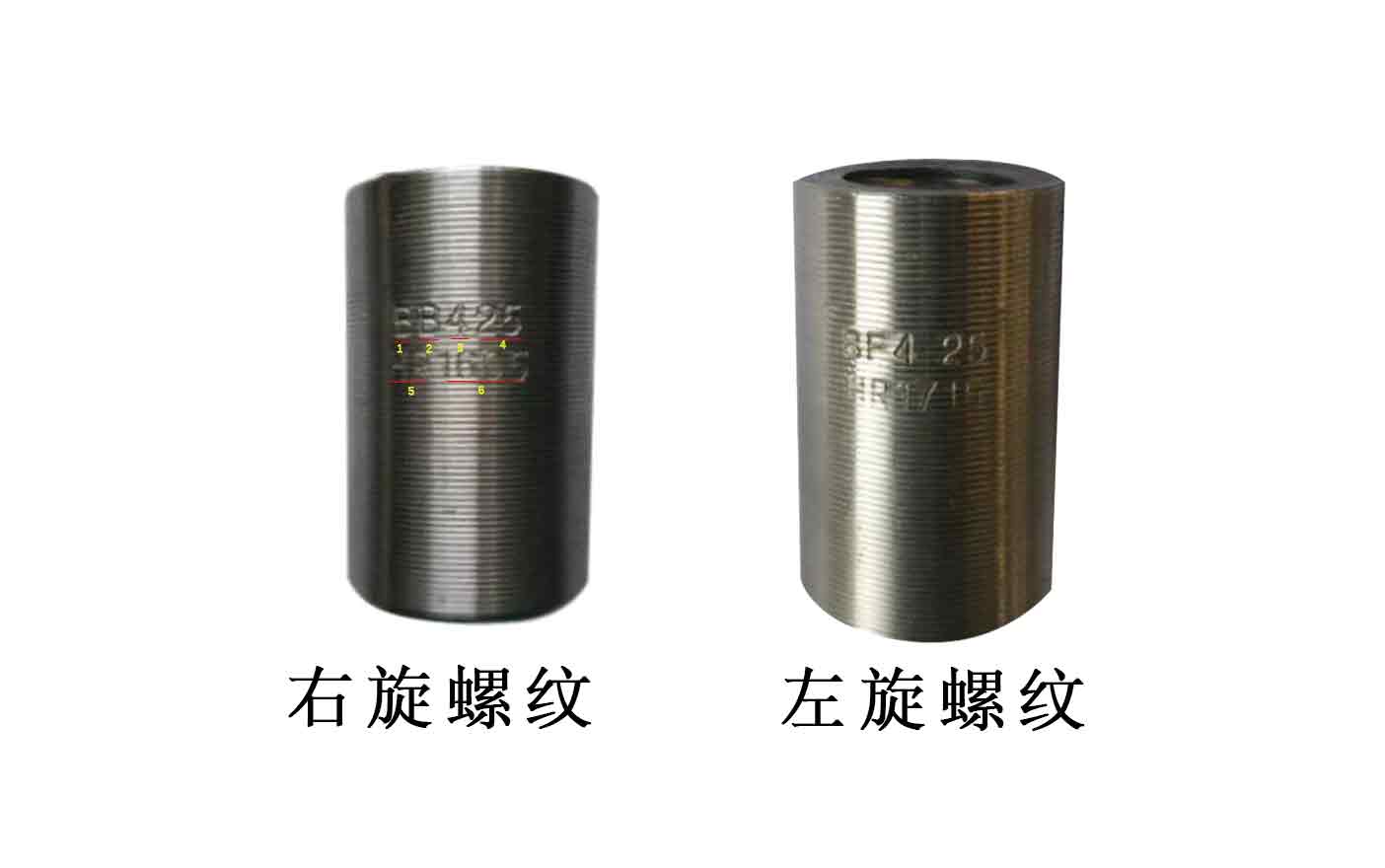

1.按螺纹类型分：有左旋螺纹和右旋螺纹两种。

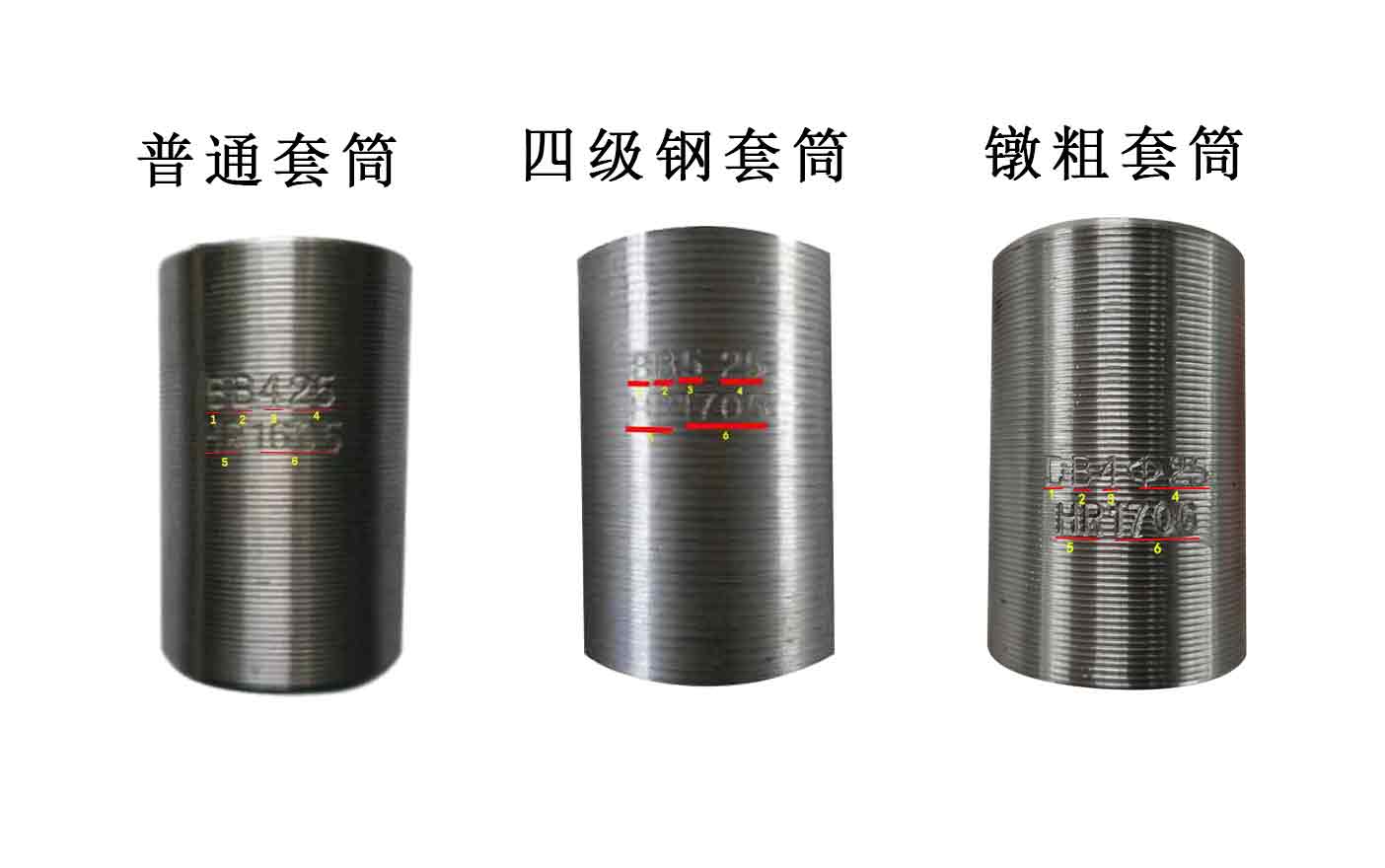

2.按用途分：有普通套筒、四级钢套筒、桥梁钢筋笼连接用镦粗套筒等。

四、施工要点

1.钢筋下料：下料前检查钢筋端部是否弯曲，有弯曲应调直，采用砂轮切割机、无齿锯等下料，保证端面与轴线垂直。

2.丝头加工：使用专用的钢筋直螺纹剥肋滚丝机床对钢筋端部进行滚轧加工，加工时采用水溶性切削液，严禁用机油或不加切削液。

3.丝头检查：逐个对丝头外观外形和螺纹尺寸进行质量检查，用专用的环规和止规检验，环通规应能顺利旋入，环止规旋入长度不得超过 3 螺距。

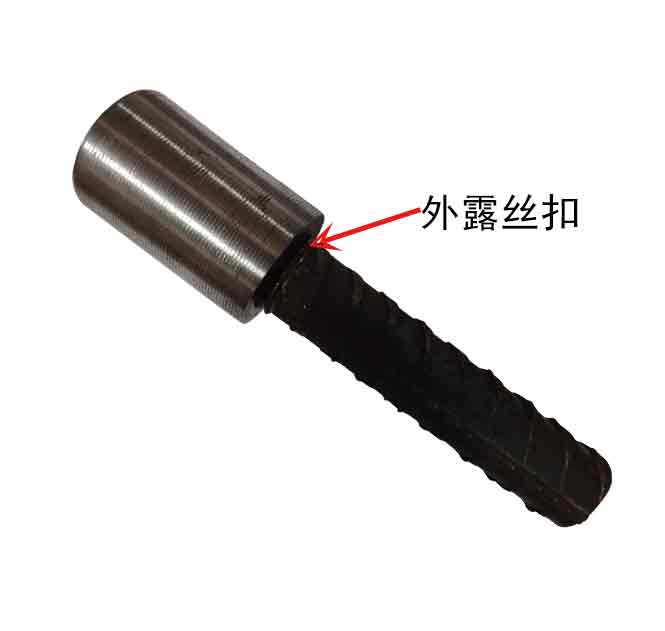

4.现场连接：取下保护帽，使用扳手将连接接头拧紧，使钢筋丝头在套筒中央位置相互顶紧，标准型接头安装后的外露螺纹不宜超过 2p，并使用扭矩扳手校核拧紧扭矩值。

五、质量验收

1.外观检查：连接套筒螺纹牙型应饱满，表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。

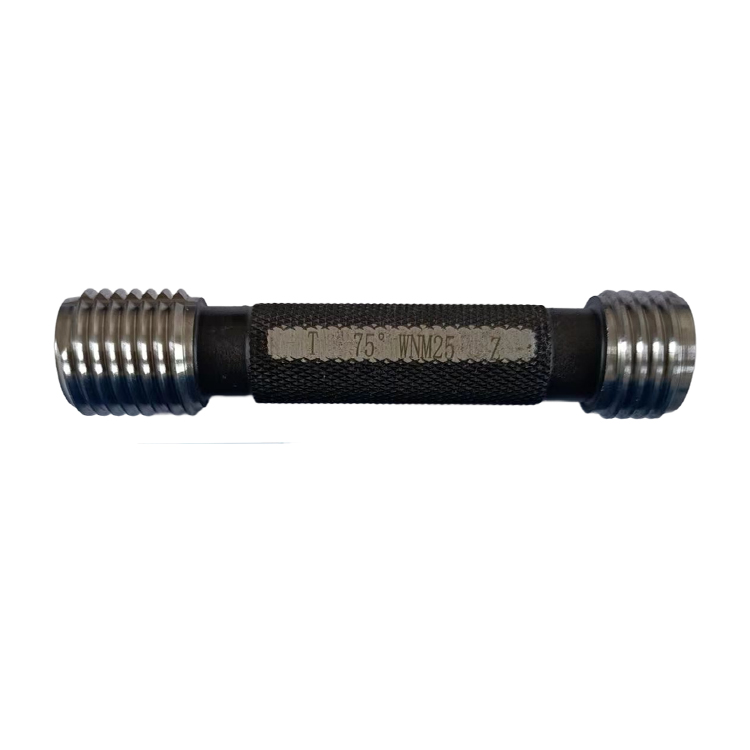

2.尺寸检查：重要尺寸如外径、长度及螺纹牙型、精度应符合 JG/T163-2013《钢筋机械连接用套筒》的要求，内螺纹用专用的螺纹塞规检验，塞通规应能顺利旋入，塞止规旋入长度不得超过 3P。

3.力学性能检验：按验收批进行，同一施工条件下采用一批材料的同等级、同型式、同规格接头，以 500 个为一个验收批，不足 500 个也作为一个验收批，每批随机截取 3 个接头试件作抗拉强度试验。
